موتورخانه ساختمان چیست؟ راهنمای کامل طراحی، تجهیزات و نگهداری

اگر در یک ساختمان چندواحدی زندگی کرده باشید، احتمالاً تجربه کرده‌اید که یک روز آب گرم دیر می‌رسد، رادیاتورها نصفه‌نیمه گرم می‌شوند، صدای پمپ‌ها از طبقه پایین می‌آید یا قبض انرژی ساختمان ناگهان بالا می‌رود. پشت تمام این اتفاق‌ها معمولاً یک سیستم مهم قرار دارد: موتورخانه ساختمان.

موتورخانه، فقط یک اتاق پر از لوله، دیگ و پمپ نیست؛ قلب سیستم گرمایش، تأمین آب گرم مصرفی و گاهی سرمایش ساختمان است. اگر درست طراحی و نگهداری شود، می‌تواند سال‌ها بدون دردسر کار کند، مصرف انرژی را کنترل کند و آسایش ساکنان را بالا ببرد. اما اگر طراحی اشتباه، تجهیزات نامناسب یا سرویس غیراصولی داشته باشد، خیلی زود تبدیل به منبع هزینه، نارضایتی و خرابی‌های تکراری می‌شود.

در این راهنمای کامل، از صفر تا صد موتورخانه ساختمان را بررسی می‌کنیم؛ از اینکه موتورخانه چیست و چه اجزایی دارد تا اصول طراحی، تجهیزات اصلی، نکات نگهداری، هزینه‌ها، خطاهای رایج و زمان مناسب برای سرویس تخصصی.

فهرست مطالب

• موتورخانه ساختمان چیست و چه کاری انجام می‌دهد؟
  • تفاوت موتورخانه با پکیج دیواری
• اجزای اصلی موتورخانه ساختمان
  • دیگ یا بویلر موتورخانه
  • مشعل موتورخانه
  • پمپ‌های سیرکولاتور و آبرسانی
  • منبع کویلی یا دوجداره
  • کلکتور، شیرآلات و تجهیزات کنترلی
• طراحی موتورخانه ساختمان چگونه انجام می‌شود؟
  • محاسبه ظرفیت موتورخانه
  • جانمایی و تهویه موتورخانه
• مثال واقعی از یک موتورخانه مشکل‌دار
• چک‌لیست نگهداری موتورخانه ساختمان
• هزینه‌های رایج موتورخانه و راه‌های کاهش آن
• اشتباهات رایج در طراحی و نگهداری موتورخانه
• چه زمانی باید با تکنسین موتورخانه تماس بگیریم؟
• سؤالات متداول درباره موتورخانه ساختمان
• اگر موتورخانه ساختمان شما درست کار نکند، کل ساختمان هزینه می‌دهد

موتورخانه ساختمان چیست و چه کاری انجام می‌دهد؟

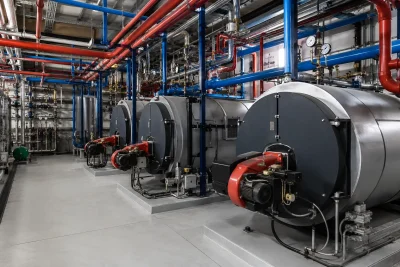

موتورخانه ساختمان فضایی فنی در ساختمان است که تجهیزات گرمایشی، تأمین آب گرم مصرفی و گاهی تجهیزات مربوط به پمپاژ آب یا سرمایش در آن قرار می‌گیرد. در بیشتر ساختمان‌های مسکونی، اداری، تجاری و آموزشی، موتورخانه وظیفه دارد آب را گرم کند و آن را از طریق لوله‌کشی به رادیاتورها، فن‌کویل‌ها، سیستم گرمایش از کف یا منابع آب گرم مصرفی برساند.

به زبان ساده، موتورخانه سه مأموریت اصلی دارد:

1. تأمین گرمایش فضا
2. تأمین آب گرم مصرفی
3. گردش و کنترل آب در شبکه تأسیسات ساختمان

در یک ساختمان چندطبقه، اگر موتورخانه به‌درستی طراحی نشده باشد، ممکن است طبقات پایین بیش از حد گرم و طبقات بالا سرد باشند. یا آب گرم در بعضی واحدها سریع برسد و در بعضی واحدها با تأخیر زیاد. این مشکلات معمولاً از طراحی نادرست، پمپ نامناسب، رسوب‌گرفتگی، هوا گرفتن سیستم یا تنظیم نبودن مشعل و دیگ به وجود می‌آیند.

برای بررسی تخصصی وضعیت سیستم گرمایش مرکزی، می‌توانید از خدمات تعمیر و سرویس موتورخانه در تأسیسات پیشرو استفاده کنید.

تفاوت موتورخانه با پکیج دیواری

یکی از سؤال‌های رایج مدیران ساختمان و سازندگان این است: موتورخانه بهتر است یا پکیج؟

پاسخ قطعی برای همه ساختمان‌ها وجود ندارد. انتخاب بین موتورخانه و پکیج به تعداد واحدها، متراژ، نوع کاربری، بودجه، فضای نصب، الگوی مصرف و هزینه نگهداری بستگی دارد.

اگر ساختمان شما تعداد واحد بالایی دارد، موتورخانه می‌تواند انتخاب اقتصادی‌تر و حرفه‌ای‌تری باشد؛ البته به شرطی که طراحی و اجرای آن اصولی باشد. برای مقایسه دقیق‌تر سیستم‌های گرمایشی می‌توانید مقاله پکیج بهتر است یا موتورخانه؟ را در سایت تأسیسات پیشرو مطالعه کنید.

اجزای اصلی موتورخانه ساختمان

موتورخانه از چندین تجهیز اصلی و فرعی تشکیل شده است. شناخت این اجزا کمک می‌کند هنگام خرابی، سرویس یا مذاکره با تکنسین، تصویر دقیق‌تری از مشکل داشته باشید.

دیگ یا بویلر موتورخانه

دیگ موتورخانه یا بویلر، یکی از اصلی‌ترین اجزای سیستم است. وظیفه دیگ این است که آب را با کمک حرارت تولیدشده توسط مشعل گرم کند. آب گرم سپس به سمت رادیاتورها، فن‌کویل‌ها یا منبع آب گرم مصرفی ارسال می‌شود.

دیگ‌ها معمولاً در دو نوع اصلی دیده می‌شوند:

• دیگ چدنی
• دیگ فولادی

دیگ چدنی برای بسیاری از ساختمان‌های مسکونی رایج است، چون نصب و تعمیر آن نسبتاً ساده‌تر است و در صورت خرابی بعضی پره‌ها، امکان تعویض وجود دارد. دیگ فولادی بیشتر در پروژه‌های بزرگ‌تر و صنعتی استفاده می‌شود و تحمل فشار و ظرفیت بالاتری دارد

مشعل موتورخانه

مشعل وظیفه دارد سوخت، معمولاً گاز شهری یا گازوئیل، را با هوا ترکیب کند و شعله کنترل‌شده‌ای برای گرم کردن دیگ ایجاد کند. تنظیم نبودن مشعل می‌تواند باعث مصرف بالای گاز، تولید دوده، صدای زیاد، روشن و خاموش شدن مکرر و حتی خطرات ایمنی شود.

✅ نکات اجرایی برای مشعل:

• شعله باید آبی و یکنواخت باشد.
• صدای انفجاری هنگام روشن شدن نشانه تنظیم نبودن است.
• دوده اطراف دیگ یا دودکش را جدی بگیرید.
• سرویس مشعل باید قبل از شروع فصل سرما انجام شود.
• نازل، الکترود، فتوسل و مسیر سوخت باید بررسی شوند.

برای خدمات تخصصی تنظیم و سرویس مشعل می‌توانید به صفحه سرویس مشعل موتورخانه مراجعه کنید.

پمپ‌های سیرکولاتور و آبرسانی

پمپ‌ها وظیفه گردش آب گرم در سیستم گرمایش و گاهی تقویت فشار آب را بر عهده دارند. اگر پمپ درست انتخاب نشده باشد، بخشی از ساختمان خوب گرم نمی‌شود یا صدای زیادی در لوله‌ها ایجاد می‌شود.

پمپ‌های رایج در موتورخانه:

• پمپ سیرکولاتور خطی
• پمپ زمینی
• پمپ برگشت آب گرم مصرفی
• بوسترپمپ آبرسانی

یکی از مشکلات رایج، کارکرد دائمی پمپ بدون نیاز واقعی است. این موضوع باعث افزایش مصرف برق و کاهش عمر پمپ می‌شود. نصب تجهیزات کنترلی مثل ترموستات، اینورتر یا تایمر می‌تواند مصرف انرژی را کاهش دهد.

منبع کویلی یا دوجداره

برای تولید آب گرم مصرفی، معمولاً از منبع کویلی یا منبع دوجداره استفاده می‌شود. آب گرم دیگ از داخل کویل یا جداره عبور می‌کند و آب مصرفی را گرم می‌کند، بدون اینکه این دو آب با هم مخلوط شوند.

اگر آب گرم مصرفی ساختمان دیر گرم می‌شود یا فشار مناسبی ندارد، ممکن است منبع دچار رسوب‌گرفتگی شده باشد. در این شرایط بهتر است از خدمات رسوب‌زدایی و شستشوی منبع موتورخانه کمک بگیرید.

کلکتور، شیرآلات و تجهیزات کنترلی

در موتورخانه‌های استاندارد، مسیرهای رفت و برگشت آب از طریق کلکتورها، شیرآلات، مانومتر، ترمومتر، شیر اطمینان، منبع انبساط و کنترلرها مدیریت می‌شوند.

تجهیزات کنترلی مهم موتورخانه شامل موارد زیر است:

• ترموستات دیگ
• آکوستات مستغرق
• شیر اطمینان
• مانومتر فشار
• ترمومتر دما
• منبع انبساط باز یا بسته
• شیر یک‌طرفه
• سختی‌گیر آب
• هواگیر اتوماتیک

این قطعات شاید کوچک به نظر برسند، اما خرابی هرکدام می‌تواند عملکرد کل سیستم را مختل کند.

طراحی موتورخانه ساختمان چگونه انجام می‌شود؟

طراحی موتورخانه یک کار کاملاً تخصصی است و نباید فقط بر اساس حدس، تجربه غیرمهندسی یا کپی از ساختمان مشابه انجام شود. در طراحی موتورخانه باید متراژ ساختمان، تعداد واحدها، اقلیم منطقه، نوع سیستم گرمایشی، تعداد سرویس‌ها، میزان مصرف آب گرم، مسیر لوله‌کشی، ارتفاع ساختمان و استانداردهای ایمنی بررسی شوند.

محاسبه ظرفیت موتورخانه

یکی از مهم‌ترین مراحل طراحی، انتخاب ظرفیت مناسب دیگ، مشعل، پمپ و منبع است. ظرفیت کمتر از نیاز باعث نارضایتی ساکنان، سرد بودن واحدها و کمبود آب گرم می‌شود. ظرفیت بیش از حد نیاز هم باعث هزینه اولیه بیشتر، مصرف انرژی بالاتر و استهلاک زودتر تجهیزات خواهد شد.

یک جدول ساده برای درک بهتر:

🌍 برای آشنایی با اصول کلی بهینه‌سازی انرژی در ساختمان‌ها، می‌توانید منابع آموزشی ASHRAE را بررسی کنید. این سازمان یکی از مراجع معتبر جهانی در حوزه گرمایش، سرمایش، تهویه و بهره‌وری انرژی است.

جانمایی و تهویه موتورخانه

موتورخانه باید در فضایی ایمن، قابل‌دسترسی، دارای تهویه مناسب و دور از رطوبت شدید قرار بگیرد. یکی از اشتباهات رایج در ساختمان‌ها، کوچک گرفتن فضای موتورخانه است. نتیجه این کار، سخت شدن سرویس تجهیزات، افزایش دما، خطرات ایمنی و کاهش عمر قطعات است.

✅ نکات مهم جانمایی:

• مسیر دسترسی تکنسین به دیگ، مشعل و پمپ‌ها باید آزاد باشد.
• دودکش باید استاندارد، بدون گرفتگی و با کشش مناسب باشد.
• کف موتورخانه باید شیب‌بندی و کف‌شور مناسب داشته باشد.
• تجهیزات باید از دیوار فاصله کافی داشته باشند.
• تابلو برق موتورخانه باید ایمن و دور از رطوبت نصب شود.
• تهویه طبیعی یا مکانیکی باید متناسب با ظرفیت مشعل باشد.

مثال واقعی از یک موتورخانه مشکل‌دار

فرض کنید یک ساختمان ۱۲ واحدی در ابتدای زمستان با مشکل کمبود آب گرم مواجه می‌شود. طبقات پایین آب گرم مناسب دارند، اما طبقات بالا همیشه از سرد شدن آب هنگام دوش گرفتن شکایت می‌کنند. مدیر ساختمان تصور می‌کند مشکل از کم بودن ظرفیت دیگ است و تصمیم می‌گیرد دیگ بزرگ‌تری نصب کند.

اما بعد از بازدید تخصصی مشخص می‌شود مشکل اصلی چیز دیگری است:

• پمپ برگشت آب گرم مصرفی خراب بوده
• منبع کویلی رسوب شدید داشته
• شیرهای مسیر برگشت نیمه‌بسته بوده‌اند
• عایق‌کاری لوله‌های آب گرم ناقص بوده
• مشعل هم به‌درستی تنظیم نشده بوده

در این حالت، تعویض دیگ نه‌تنها مشکل را حل نمی‌کرد، بلکه هزینه سنگینی هم به ساختمان تحمیل می‌کرد. با سرویس پمپ، رسوب‌زدایی منبع، تنظیم مشعل و اصلاح عایق‌کاری، مشکل با هزینه‌ای بسیار کمتر برطرف شد.

این مثال نشان می‌دهد که در موتورخانه، همیشه راه‌حل درست، تعویض تجهیزات گران‌قیمت نیست؛ گاهی یک عیب‌یابی حرفه‌ای می‌تواند از چند ده میلیون تومان هزینه اضافه جلوگیری کند.

چک‌لیست نگهداری موتورخانه ساختمان

نگهداری موتورخانه باید منظم، دوره‌ای و مستند باشد. بهترین زمان برای سرویس کامل موتورخانه، اواخر تابستان یا اوایل پاییز است؛ یعنی قبل از شروع فصل سرما.

✅ نکات اجرایی مهم:

• فشار سیستم را به‌صورت منظم بررسی کنید.
• نشتی‌های کوچک را نادیده نگیرید.
• صدای پمپ یا مشعل را جدی بگیرید.
• عایق‌کاری لوله‌ها را بررسی کنید.
• دمای آب گرم را بیش از حد بالا نبرید.
• گزارش سرویس‌ها را نگهداری کنید.
• قبل از زمستان حتماً مشعل و دودکش را بررسی کنید.

اگر مدیر ساختمان هستید، پیشنهاد می‌شود یک دفترچه یا فایل ساده برای ثبت تاریخ سرویس، قطعات تعویض‌شده، هزینه‌ها و نام تکنسین داشته باشید. این کار در تصمیم‌گیری‌های بعدی و کنترل هزینه‌ها بسیار کمک می‌کند.

برای برنامه‌ریزی سرویس دوره‌ای می‌توانید از صفحه نگهداری دوره‌ای تأسیسات ساختمان استفاده کنید.

هزینه‌های رایج موتورخانه و راه‌های کاهش آن

هزینه‌های موتورخانه معمولاً در چند دسته قرار می‌گیرند:

• هزینه مصرف گاز
• هزینه مصرف برق پمپ‌ها
• هزینه سرویس دوره‌ای
• هزینه تعمیر یا تعویض قطعات
• هزینه رسوب‌زدایی
• هزینه عایق‌کاری و اصلاح لوله‌کشی

بخش زیادی از این هزینه‌ها با نگهداری درست قابل کنترل است. مثلاً رسوب‌گرفتگی منبع و دیگ باعث می‌شود برای رسیدن به همان دمای آب، انرژی بیشتری مصرف شود. یا پمپی که درست انتخاب نشده، هم برق بیشتری مصرف می‌کند و هم زودتر خراب می‌شود.

🧩 راهکارهای کاهش هزینه موتورخانه:

یک نکته مهم این است که همیشه ارزان‌ترین تعمیرکار، اقتصادی‌ترین انتخاب نیست. موتورخانه سیستم حساسی است و تعمیر غیراصولی می‌تواند باعث خرابی‌های زنجیره‌ای شود. انتخاب تکنسین متخصص، در بلندمدت هزینه‌های ساختمان را کاهش می‌دهد.

اشتباهات رایج در طراحی و نگهداری موتورخانه

بسیاری از مشکلات موتورخانه از همان ابتدا، یعنی مرحله طراحی یا اجرای غیراصولی، شروع می‌شوند. برخی هم نتیجه بی‌توجهی به سرویس دوره‌ای هستند.

اشتباهات رایج عبارت‌اند از:

1. انتخاب دیگ با ظرفیت نامناسب

   دیگ کوچک باعث کمبود گرما و دیگ بیش از حد بزرگ باعث مصرف و استهلاک بیشتر می‌شود.

2. بی‌توجهی به سختی آب

   در مناطقی که آب سختی بالایی دارد، نبود سختی‌گیر باعث رسوب‌گرفتگی سریع دیگ، منبع و مبدل‌ها می‌شود.

3. نبود عایق‌کاری مناسب

   لوله‌های بدون عایق، مقدار زیادی انرژی را در مسیر انتقال هدر می‌دهند.

4. تنظیم نبودن مشعل

   مشعل تنظیم‌نشده هم مصرف انرژی را بالا می‌برد و هم می‌تواند خطرناک باشد.

5. استفاده از قطعات بی‌کیفیت

   شیرآلات، پمپ‌ها و کنترلرهای ارزان و غیراستاندارد معمولاً خیلی زود هزینه‌های بیشتری ایجاد می‌کنند.

6. نداشتن برنامه سرویس دوره‌ای

   موتورخانه‌ای که فقط هنگام خرابی بررسی شود، همیشه پرهزینه‌تر از موتورخانه‌ای است که منظم سرویس می‌شود.

چه زمانی باید با تکنسین موتورخانه تماس بگیریم؟

بعضی نشانه‌ها را نباید به تعویق انداخت. اگر هرکدام از موارد زیر را دیدید، بهتر است سریع‌تر با تکنسین متخصص تماس بگیرید:

• بوی گاز یا دود در موتورخانه
• خاموش و روشن شدن مداوم مشعل
• صدای غیرعادی از پمپ یا دیگ
• افت شدید فشار سیستم
• کمبود آب گرم مصرفی
• گرم نشدن بخشی از ساختمان
• نشتی از دیگ، منبع، پمپ یا اتصالات
• بالا رفتن غیرعادی قبض گاز
• دوده اطراف دودکش یا مشعل
• افزایش دمای غیرعادی دیگ

در چنین شرایطی، دستکاری تجهیزات بدون دانش فنی می‌تواند خطرناک باشد. مخصوصاً در بخش‌هایی مثل مشعل، گاز، دودکش، تابلو برق و شیرهای ایمنی، حتماً باید کار توسط فرد متخصص انجام شود.

برای ثبت درخواست بازدید و عیب‌یابی می‌توانید از صفحه تماس با تأسیسات پیشرو اقدام کنید.

سؤالات متداول درباره موتورخانه ساختمان

موتورخانه ساختمان دقیقاً چه فرقی با شوفاژخانه دارد؟

در گفت‌وگوی روزمره، خیلی‌ها موتورخانه و شوفاژخانه را به جای هم استفاده می‌کنند. شوفاژخانه بیشتر به سیستم گرمایش رادیاتورها اشاره دارد، اما موتورخانه مفهوم کامل‌تری است و می‌تواند شامل دیگ، مشعل، منبع آب گرم، پمپ‌ها، تابلو برق، تجهیزات کنترلی و حتی بخش‌هایی از سیستم آبرسانی یا سرمایش هم باشد.

هر چند وقت یک‌بار باید موتورخانه سرویس شود؟

حداقل سالی یک‌بار، قبل از شروع فصل سرما. اما در ساختمان‌های پرواحد یا موتورخانه‌های قدیمی، بهتر است بازدیدهای ماهانه یا فصلی هم انجام شود. سرویس به‌موقع معمولاً خیلی ارزان‌تر از تعمیرات اضطراری وسط زمستان است.

چرا آب گرم ساختمان نوسان دارد؟

نوسان آب گرم می‌تواند به دلایل مختلفی رخ دهد؛ مثل رسوب‌گرفتگی منبع، خرابی پمپ برگشت، تنظیم نبودن مشعل، ظرفیت نامناسب منبع، خرابی ترموستات یا ایراد در لوله‌کشی. برای تشخیص دقیق، باید کل مسیر تولید و گردش آب گرم بررسی شود.

آیا موتورخانه مصرف انرژی بیشتری از پکیج دارد؟

نه همیشه. اگر موتورخانه اصولی طراحی شده، تجهیزات آن مناسب انتخاب شده و سرویس دوره‌ای انجام شود، می‌تواند برای ساختمان‌های چندواحدی بسیار بهینه باشد. اما موتورخانه قدیمی، رسوب‌گرفته و بدون کنترل مناسب، قطعاً مصرف بالایی خواهد داشت.

بهترین زمان برای تعمیر یا نوسازی موتورخانه چه موقع است؟

بهترین زمان، فصل‌های گرم سال است؛ یعنی بهار و تابستان. در این دوره مصرف گرمایش کمتر است و می‌توان بدون ایجاد نارضایتی شدید برای ساکنان، تعمیرات اساسی، رسوب‌زدایی، تعویض پمپ یا نوسازی تجهیزات را انجام داد.

آیا می‌شود موتورخانه قدیمی را بهینه‌سازی کرد؟

بله. در بسیاری از ساختمان‌ها نیازی به تعویض کامل موتورخانه نیست. گاهی با تنظیم مشعل، نصب سختی‌گیر، عایق‌کاری لوله‌ها، تعویض پمپ فرسوده، نصب کنترلر دما و رسوب‌زدایی منبع، عملکرد سیستم تا حد زیادی بهتر می‌شود.

اگر موتورخانه ساختمان شما درست کار نکند، کل ساختمان هزینه می‌دهد

موتورخانه ساختمان یکی از مهم‌ترین بخش‌های تأسیسات است؛ بخشی که اگر خوب طراحی، اجرا و نگهداری شود، آسایش، گرمایش پایدار، آب گرم مناسب و مصرف انرژی کنترل‌شده را برای ساکنان فراهم می‌کند. اما اگر به آن بی‌توجهی شود، خیلی زود خودش را با خرابی‌های تکراری، قبض‌های سنگین، نارضایتی واحدها و هزینه‌های پیش‌بینی‌نشده نشان می‌دهد.

اگر مدیر ساختمان، سازنده، مالک، ساکن یا حتی تکنسین تازه‌کار تأسیسات هستید، شناخت اصول موتورخانه به شما کمک می‌کند تصمیم‌های بهتر و اقتصادی‌تری بگیرید. قبل از اینکه یک خرابی کوچک به یک هزینه بزرگ تبدیل شود، وضعیت موتورخانه را بررسی کنید.

برای بازدید تخصصی، سرویس دوره‌ای، رسوب‌زدایی، تنظیم مشعل، تعمیر پمپ، عیب‌یابی سیستم گرمایش و مشاوره طراحی موتورخانه، می‌توانید از خدمات حرفه‌ای تأسیسات پیشرو استفاده کنید.

همین امروز موتورخانه ساختمان را بررسی کنید؛ چون گرمایش مطمئن، از نگهداری درست شروع می‌شود.
